AC 400V थ्री फेज़ टाइप2 वॉलबॉक्स EV कार चार्जर 8-16A एडजस्टेबल इलेक्ट्रिक वाहन चार्जिंग पाइल

5 टुकड़े
MOQ
negotiable
कीमत
AC 400V थ्री फेज़ टाइप2 वॉलबॉक्स EV कार चार्जर 8-16A एडजस्टेबल इलेक्ट्रिक वाहन चार्जिंग पाइल
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
चार्जिंग प्लग: टाइप 2 (मेननेकस)
जोरदार प्रतिरोध: 3000 वी
इनपुट / आउटपुट करंट: 8,10,12,14,16A समायोज्य
अधिकतम उत्पादन शक्ति: 11.04 किलोवाट
इनपुट केबल: 1M, हार्ड-वायर्ड
काम की ऊंचाई: <2000 मी
समर्थन करना: <3W
आईपी ​​​​स्तर: IP65
प्रमुखता देना:

400v वॉलबॉक्स ईवी चार्जर

,

8ए वॉलबॉक्स ईवी चार्जर

,

16ए इलेक्ट्रिक वाहन चार्जिंग पाइल

मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: MINKO
प्रमाणन: CE, ROHS
मॉडल संख्या: वॉलबॉक्स-M11
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: L210xW85xH52 (मिमी)
प्रसव के समय: 8 -10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल, स्क्रिल, ट्रांसफर वाइज
आपूर्ति की क्षमता: प्रति माह 1000000 टुकड़े
उत्पाद विवरण

वॉलबॉक्स 11.04 किलोवाट टाइप2 पोर्टेबल ईवी चार्जर, टाइप 2 16ए 3 फेज़ वॉलबॉक्स इलेक्ट्रिक कार चार्जिंग स्टेशन

टाइप2 वॉलबॉक्स ईवी चार्जर का विवरण
यह उत्पाद मुख्य रूप से चार्जिंग स्टेशन होस्ट, चार्जिंग गन, तार, इंस्टॉलेशन बैकप्लेन, इंस्टॉलेशन सामग्री पैकेज आदि से बना है। यह एक घरेलू इलेक्ट्रिक वाहन चार्जिंग उपकरण है।एसी चार्जिंग स्टेशन मेन से जुड़ा है, इलेक्ट्रिक वाहन को चार्जिंग गन इंटरफ़ेस द्वारा सुरक्षित और विश्वसनीय रूप से चार्ज किया जाएगा;उत्पाद के प्रदर्शन को प्रभावित करने से बचने के लिए, आस-पास कोई एसिड और क्षार और अन्य संक्षारक गैसें नहीं होनी चाहिए;सीधे बारिश से बचने या उच्च आर्द्रता वाले वातावरण में उपयोग से बचने का प्रयास करें, और आवास को प्रभावित होने से होने वाले नुकसान को रोकने का प्रयास करना चाहिए।


उत्पाद पैरामीटर विवरण:

नमूना एम7 एम11 एम22
इनपुट/आउटपुट वोल्टेज AC230V/एकल चरण एसी 400V/तीन चरण एसी 400V/तीन चरण
इनपुट/आउटपुट करंट 8,12,16,20,24,28,32
एडजस्टेबल
8,10,12,14,16ए
एडजस्टेबल
8,12,16,20,24,28,32ए
एडजस्टेबल
अधिकतम आउटपुट पावर 7.36 किलोवाट 11.04 किलोवाट 22.08 किलोवाट
आवृत्ति 50/60हर्ट्ज़
इनपुट केबल 1M, हार्ड-वायर्ड
चार्जिंग प्लग टाइप 2(मेनेकेस)
आउटपुट केबल 5M
जोरदार प्रतिरोध 3000V
कार्य ऊंचाई <2000M
समर्थन करना <3डब्ल्यू

सुरक्षा

अधिक वोल्टेज संरक्षण, अधिक भार संरक्षण, अधिक तापमान
संरक्षण, वोल्टेज संरक्षण के तहत, पृथ्वी रिसाव संरक्षण,
बिजली संरक्षण, शॉर्ट सर्किट संरक्षण
आईपी ​​​​स्तर आईपी65
बटन स्पर्श करें नहीं
एलसीडी चित्रपट नहीं
वर्तमान समायोजन हाँ
ब्लूटूथ एपीपी चार्जिंग हां नहीं
वाईफाई एपीपी चार्जिंग हां नहीं
आरएफआईडी हाँ
समय/नियुक्ति हां नहीं
प्रमाणीकरण सीई, आरओएचएस


टाइप2 वॉलबॉक्स ईवी चार्जर का कार्य परिचय
1. अवशिष्ट वर्तमान पहचान (आरसीडी)

एसी रिसाव सुरक्षा स्वचालित रूप से बिजली आपूर्ति तारों के बीच एसी बेमेल का पता लगाती है,
जो इंगित करता है कि करंट ग्राउंडेड (पीई) तार के माध्यम से प्रवाहित होता है।एसी अवशिष्ट वर्तमान दोष
जब करंट 30 Ma होगा तो सुरक्षा ट्रिप हो जाएगी।

2.सर्ज रक्षक
में: 3kA, lmax:6kA

3. रिसाव संरक्षण
जब रिसाव संरक्षण शुरू किया जाता है, तो इसे बिजली आउटेज को बंद करने और पुनः आरंभ करने की आवश्यकता होती है।
4.अतिवर्तमान सुरक्षा
जब करंट प्रारंभिक चेतावनी मान से अधिक हो जाता है, तो चार्जिंग पाइल बिजली आउटपुट को काट देता है, पुनः आरंभ करता है
10 सेकंड के बाद स्वचालित रूप से, और 3 चक्रों के बाद स्वचालित रूप से ठीक नहीं होता जब तक कि आप इसे काट नहीं देते
शक्ति और पुनरारंभ करें।
5. ओवरवॉल्टेज संरक्षण
सुरक्षा तब शुरू होती है जब वोल्टेज 275V से अधिक हो जाता है, और वोल्टेज स्वचालित रूप से ठीक हो जाता है
पुनः स्थापित एवं स्थिर किया जाता है।

6.अंडरवोल्टेज संरक्षण
जब वोल्टेज 100V से कम हो तो सुरक्षा शुरू करें, और वोल्टेज होने पर स्वचालित रूप से बहाल करें
पुनः स्थापित एवं स्थिर किया जाता है।
7.अधिक तापमान से सुरक्षा
जब ईवी चार्जिंग स्टेशन का आंतरिक तापमान 85 डिग्री सेल्सियस से अधिक हो जाए तो सुरक्षा शुरू करें।



स्थापना प्रक्रिया:

1. कृपया कार्डबोर्ड की स्थिति के अनुसार छेद करने के लिए पर्कशन ड्रिल का उपयोग करें

2. विस्तार बोल्ट स्थापित करें (6*M6*60MM)

3. माउंटिंग बैकप्लेन को सेल्फ=टैपिंग स्क्रू (6*M5*50mm) से ठीक करें

4. मुख्य इकाई को बैक पैनल पर बकल के साथ संरेखित करें और इसे स्थापित करें, और फिर स्क्रू का उपयोग करें
ठीक करने के लिए(4*M5*40)



निर्देश

1. जब मशीन सामान्य रूप से स्टैंडबाय पर होती है, तो संकेतक लाइट नीले रंग की होती है।
2. चार्जिंग गन को होल्डर से हटा दें, चार्जिंग गन को कार चार्जिंग सॉकेट में डालें।
3. बंदूक डालने का काम पूरा होने के बाद, वाहन स्वचालित रूप से सामान्य रूप से चार्ज होना शुरू हो जाता है, और नीली उल्का रोशनी चालू हो जाती है।
4. चार्ज पूरा होने के बाद इंडिकेटर लाइट हमेशा नीली हो जाती है।

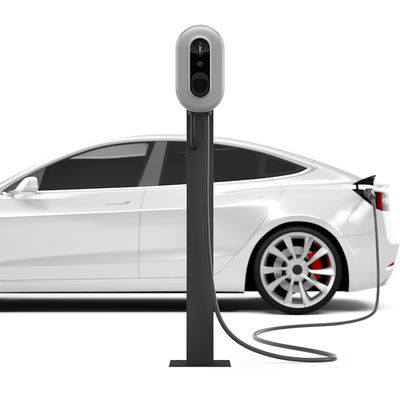

AC 400V थ्री फेज़ टाइप2 वॉलबॉक्स EV कार चार्जर 8-16A एडजस्टेबल इलेक्ट्रिक वाहन चार्जिंग पाइल 0

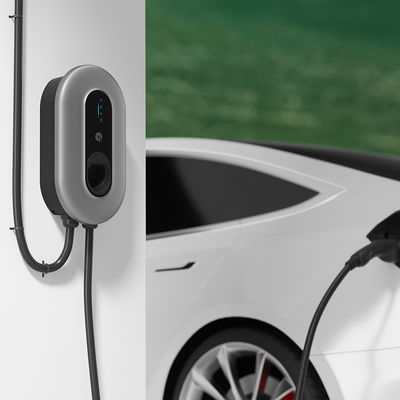

AC 400V थ्री फेज़ टाइप2 वॉलबॉक्स EV कार चार्जर 8-16A एडजस्टेबल इलेक्ट्रिक वाहन चार्जिंग पाइल 1
